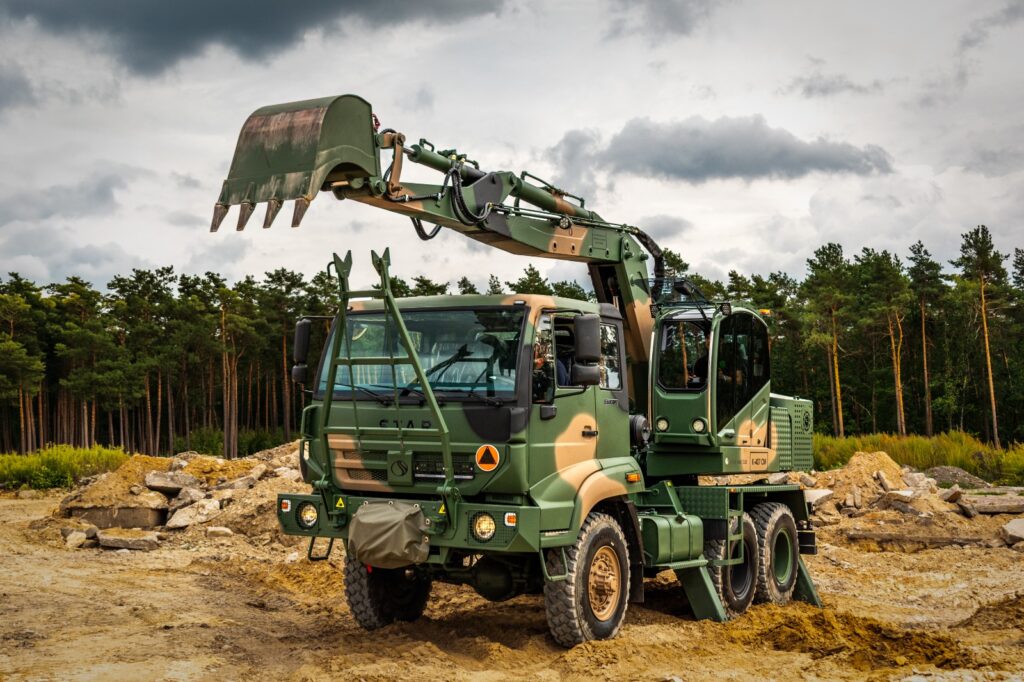

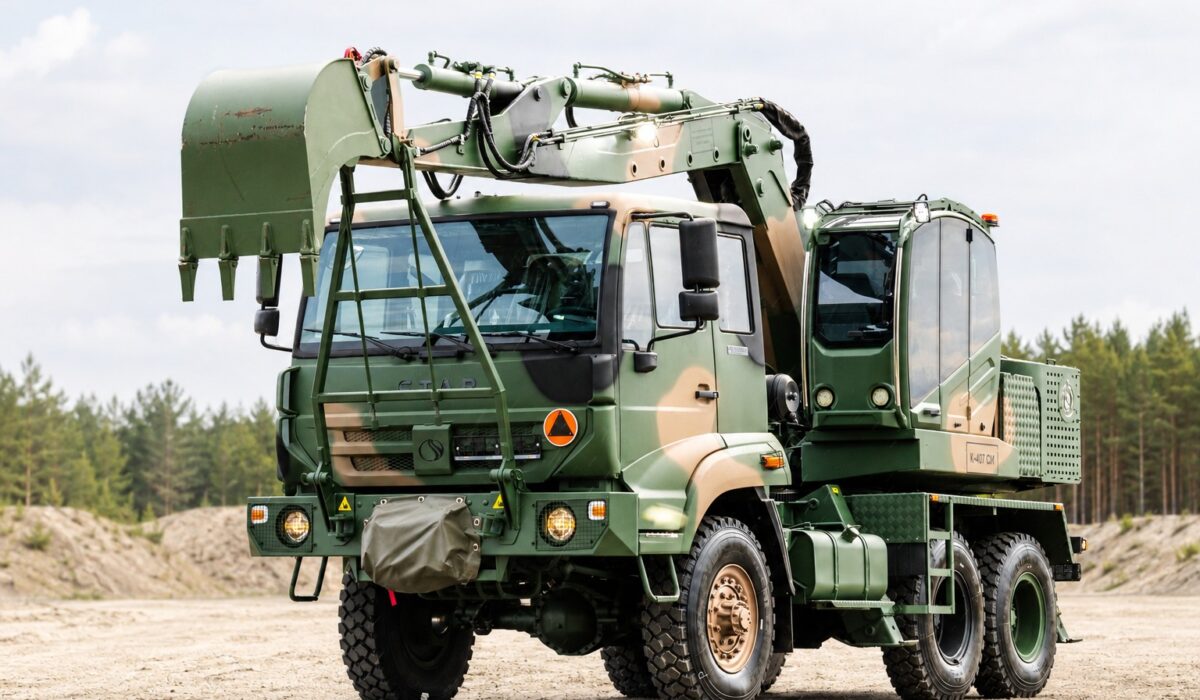

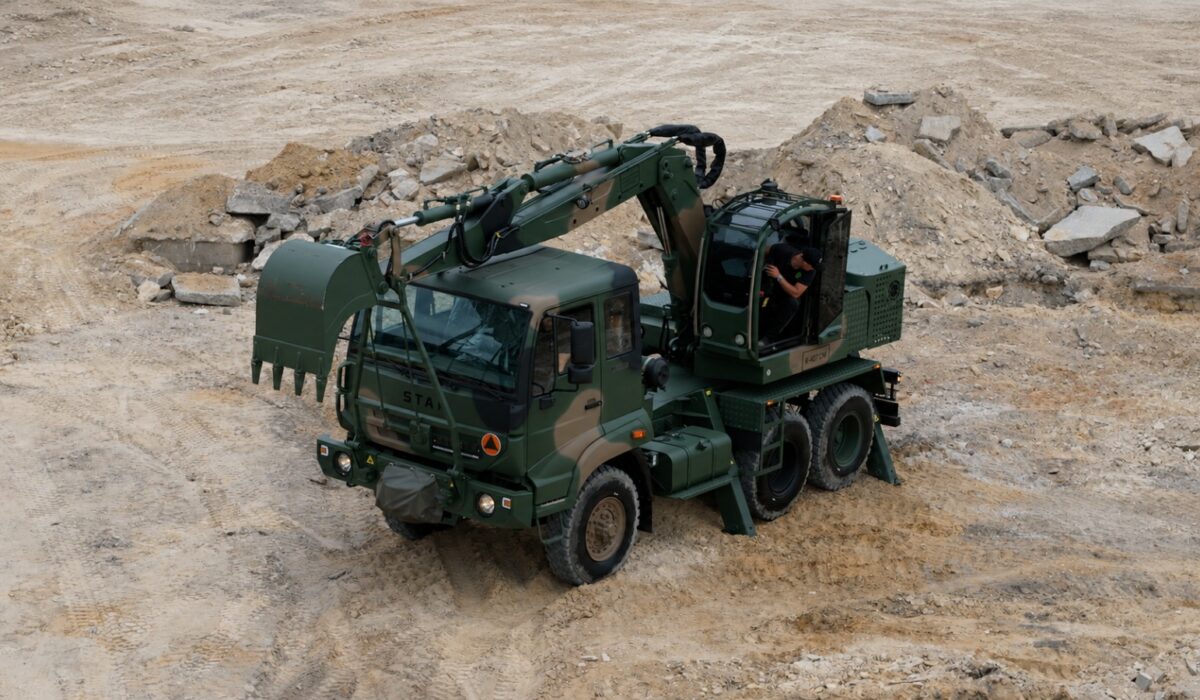

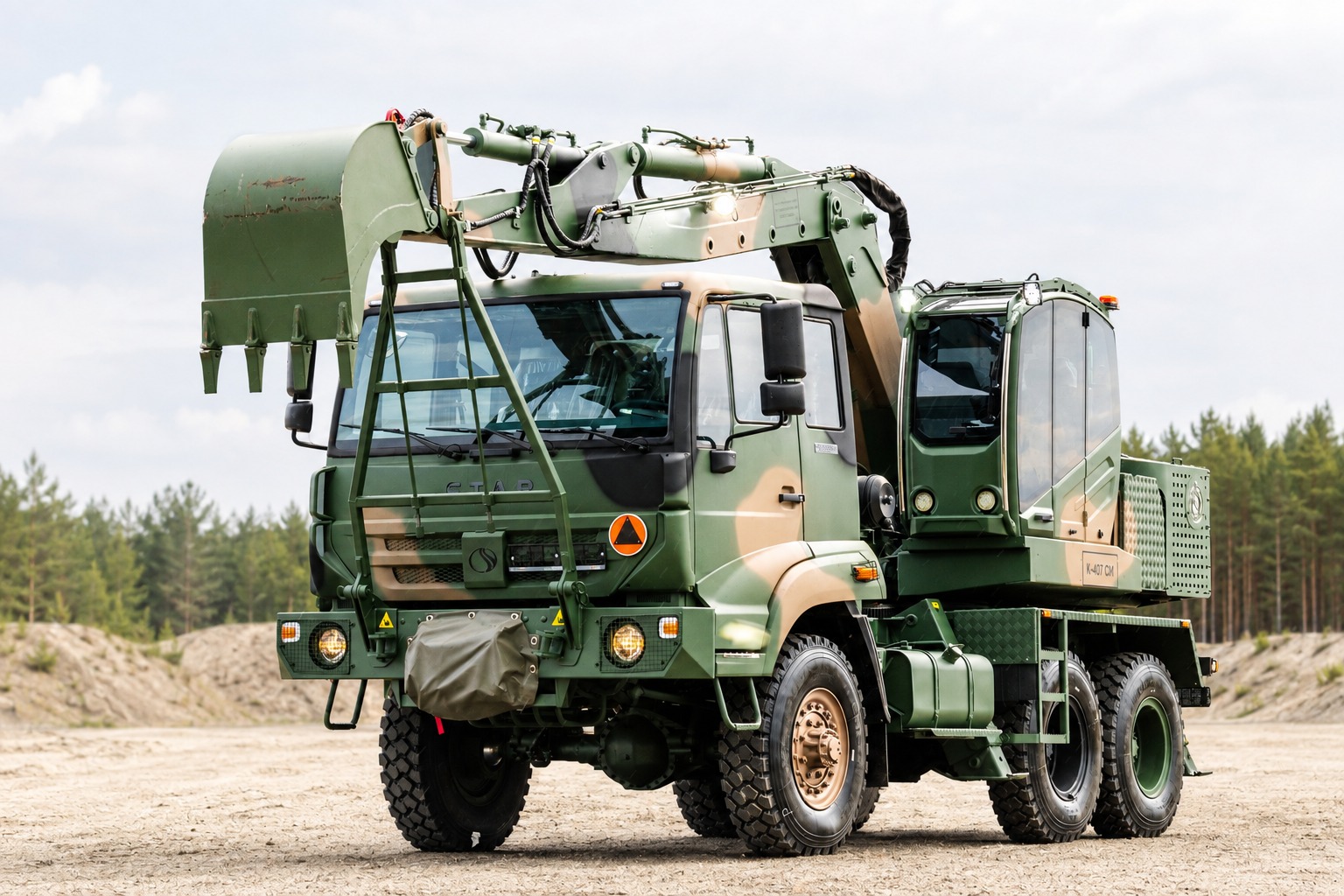

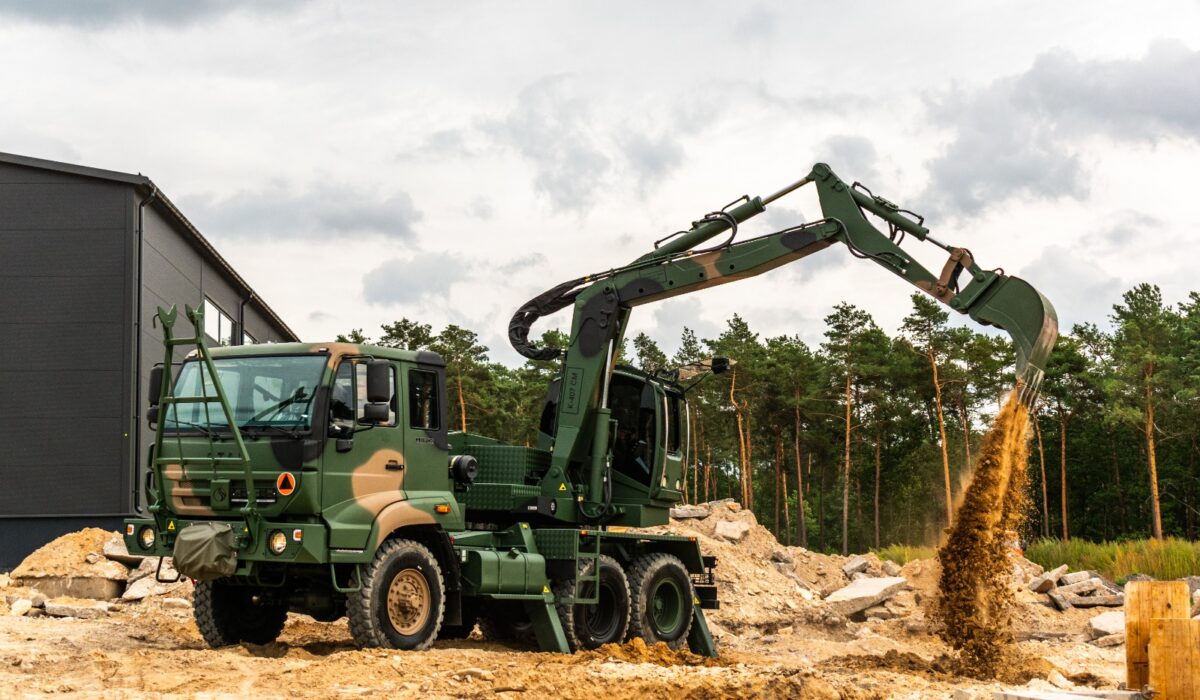

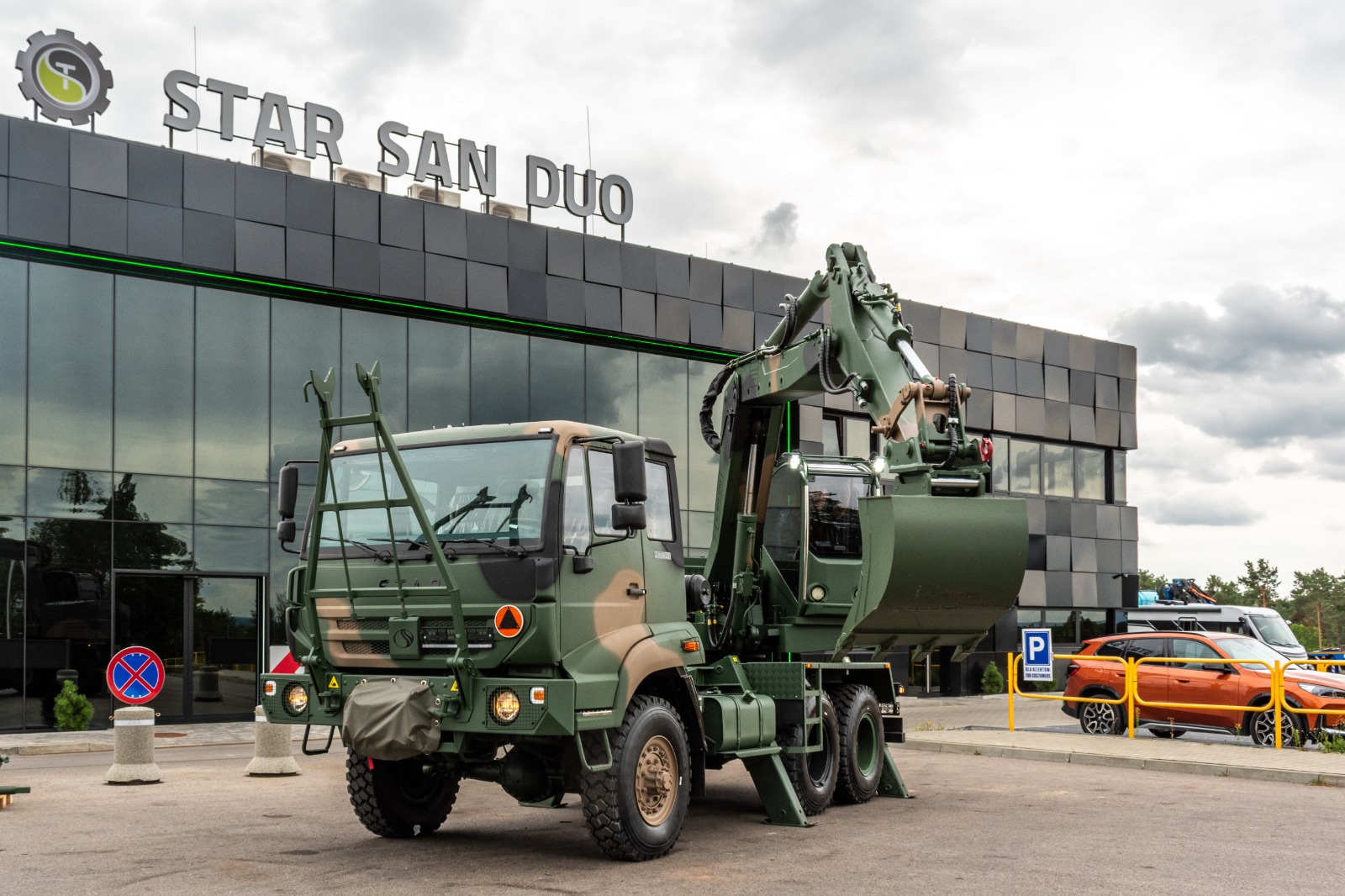

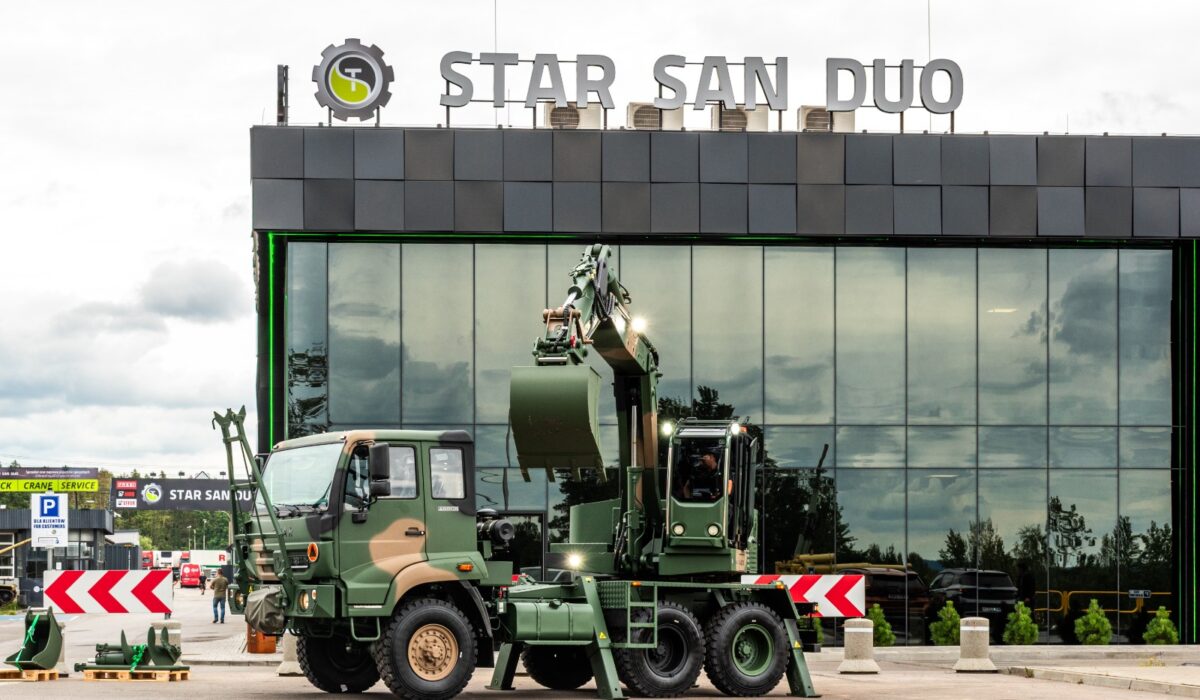

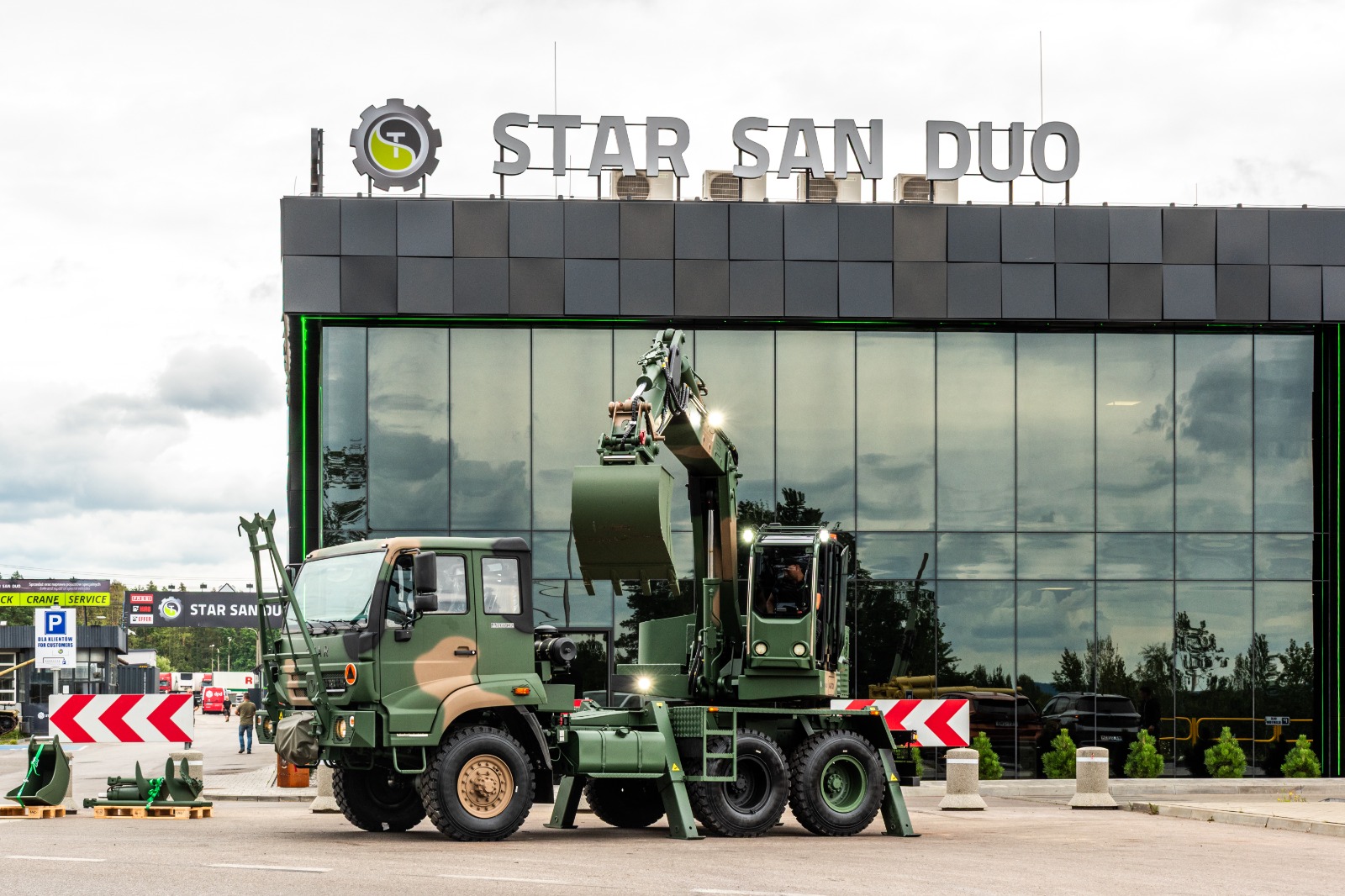

Zmodernizowana koparka samochodowa K-407

NOWA GENERACJA. SPRAWDZONA KONSTRUKCJA. WIĘKSZE MOŻLIWOŚCI.

Zmodernizowana K-407 łączy sprawdzoną konstrukcję koparki samochodowej K-407 z nowoczesnymi rozwiązaniami hydraulicznymi, ergonomiczną kabiną operatora oraz szerokim zakresem wymiennego osprzętu. Kompleksowa modernizacja, określona jako kompleksowa odbudowa oznaczająca odnowienie od podstaw, obejmuje zarówno układ roboczy, hydraulikę i napęd, jak i stabilizację pojazdu, kabinę operatora, sterowanie oraz wyposażenie poprawiające bezpieczeństwo i komfort pracy. Modernizacja rozpoczęła się od rozbiórki całego nadwozia oraz weryfikacji stanu poszczególnych elementów. Wykonano też kompletny i wszechstronny remont główny wszystkich podzespołów koparki, które nie zostały wymienione w ramach modernizacji.

Oznacza to, że modernizacja nie ogranicza się jedynie do samej wymiany wybranych podzespołów, gdyż K-407 została kompleksowo odnowiona i przygotowana do dalszej eksploatacji w oparciu o nowe rozwiązania techniczne.

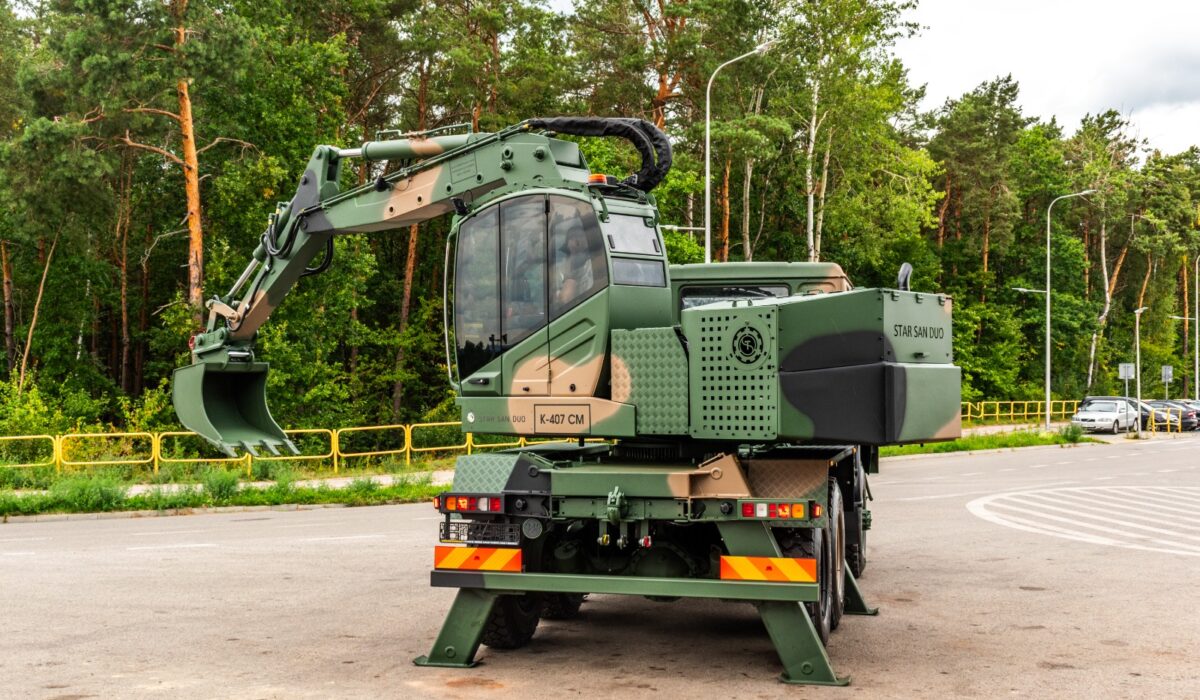

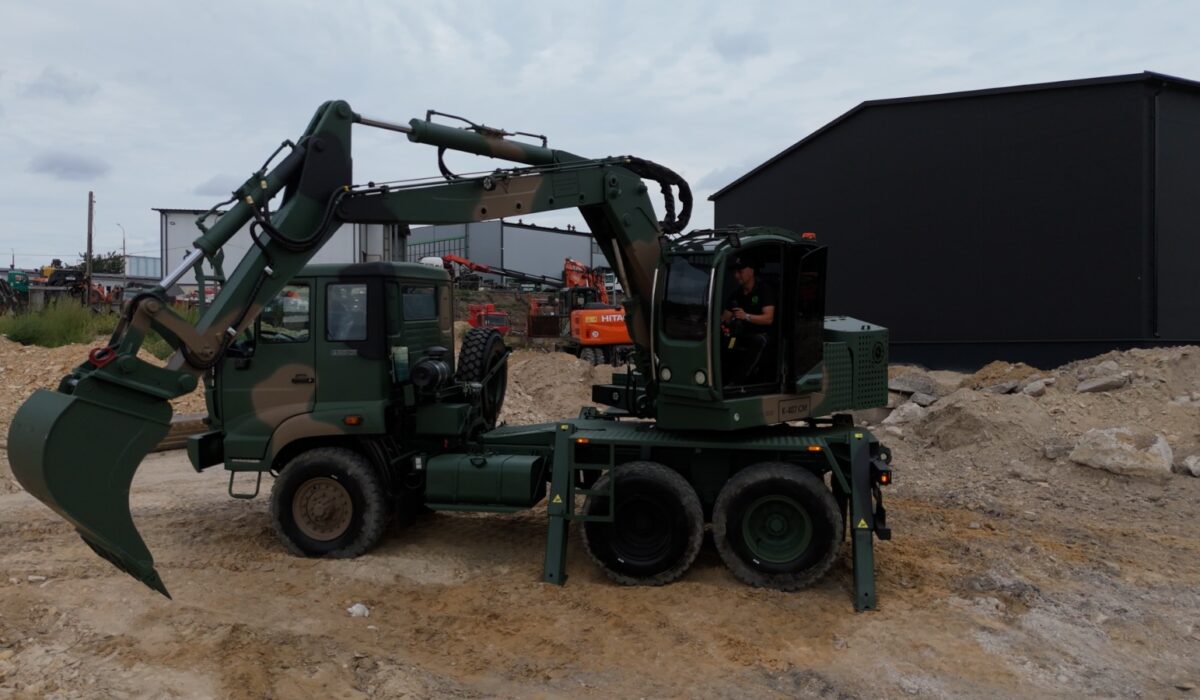

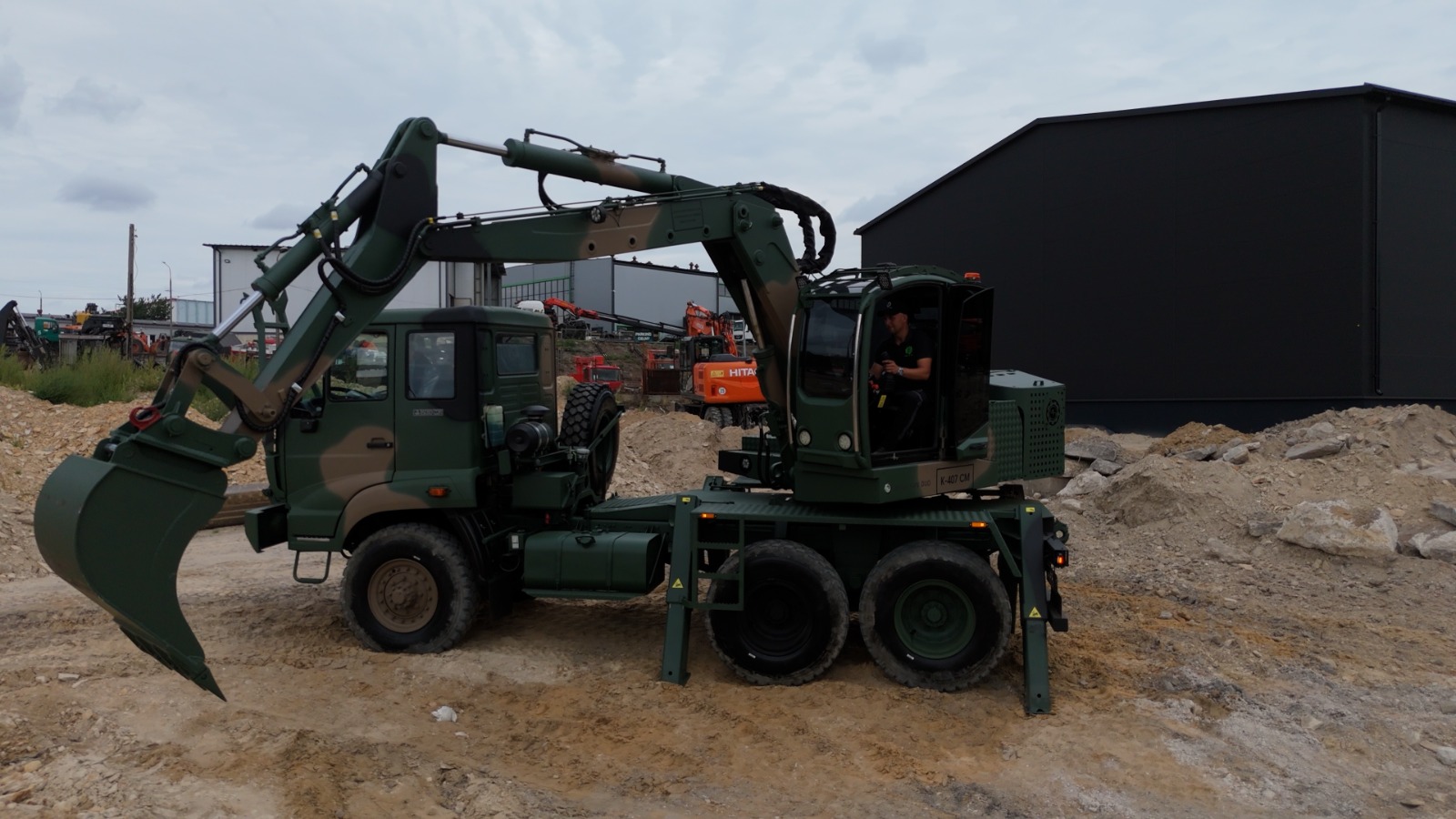

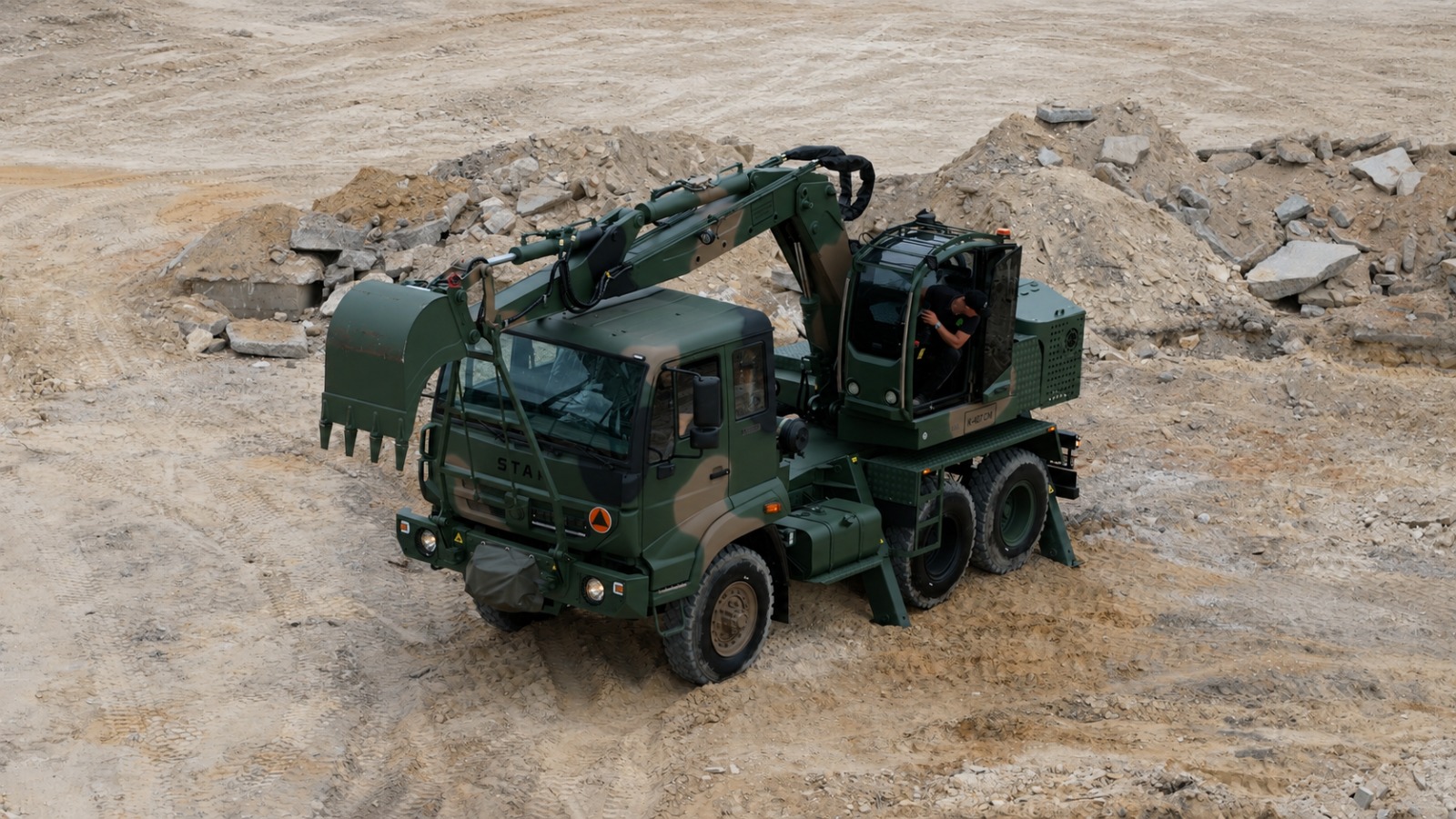

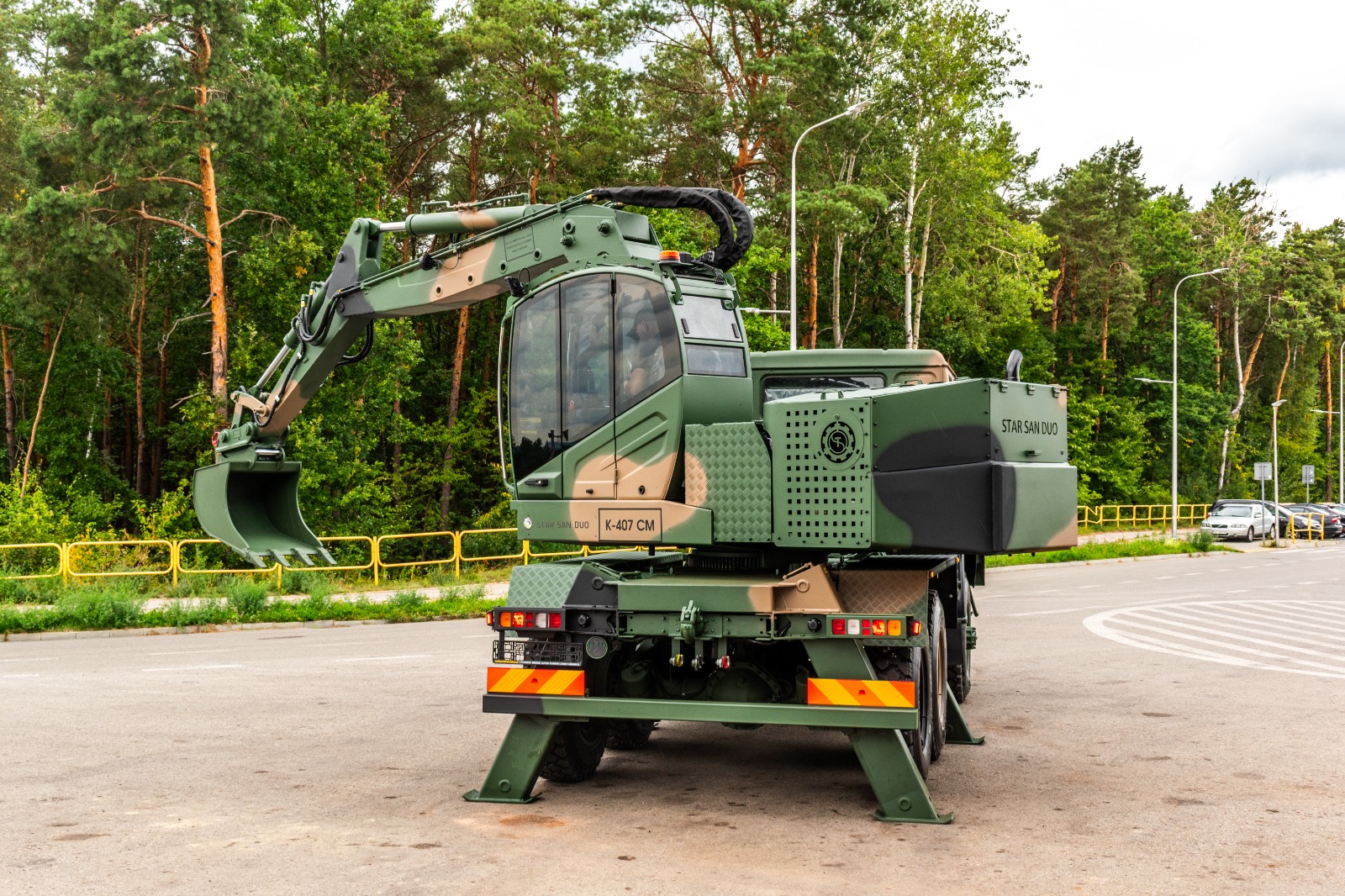

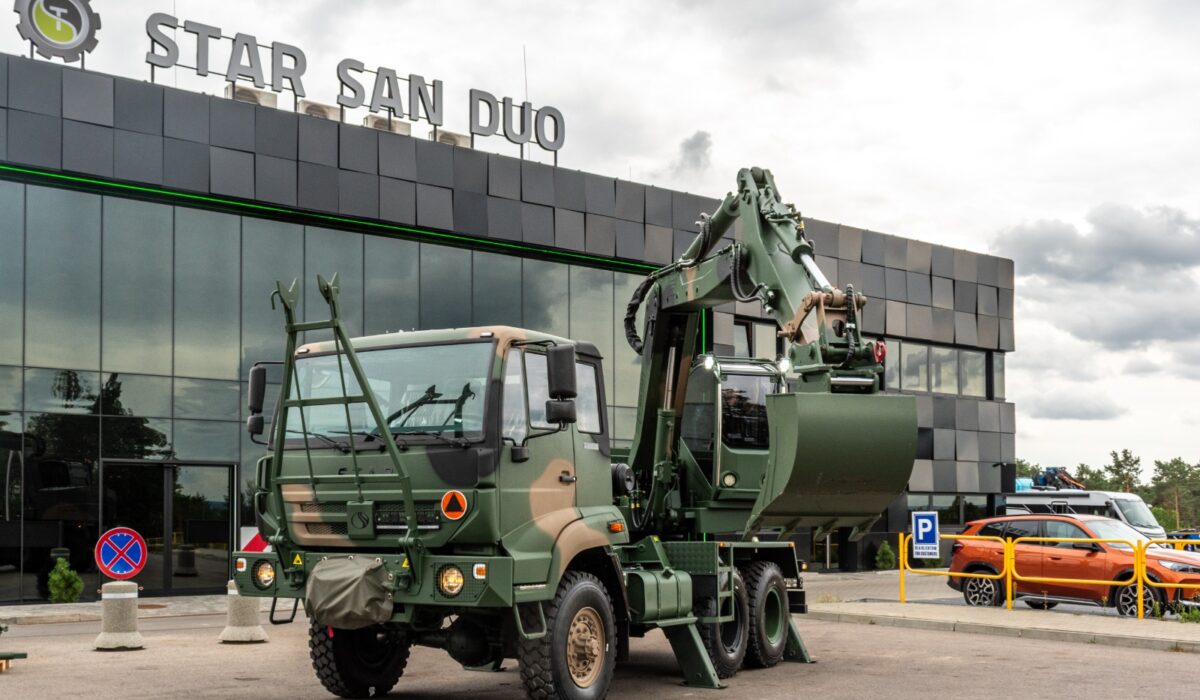

Jedną z najważniejszych zmian jest zastosowanie czterech podpór stabilizujących, znacząco poprawiających stabilność koparki podczas prac w każdych warunkach, co podnosi pewmość wykonania powierzonych zadań. Tylne podpory są sterowane niezależnie, co pozwala operatorowi na precyzyjne dopoziomowanie pojazdu. Przednie podpory są zaś sterowane jednocześnie, automatycznie dopasowując się do ukształtowania podłoża. W efekcie podczas wykonywania prac ziemnych i przeładunkowych występują większa stabilność, bezpieczeństwo i precyzja.

Następna kluczowa zmiana to nowoczesny układ hydrauliczny, gwarantujący więcej mocy oraz większe płynność i precyzja. Zmodernziowana K-407 otrzymała bowiem nową pojedynczą pompę hydrauliczną o zwiększonej wydajności i podwyższonym ciśnieniu roboczym. Zastosowano również nowy rozdzielacz hydrauliczny europejskiego producenta, przystosowany do współpracy z joystickami proporcjonalnymi. Sterowanie głównymi funkcjami koparki odbywa się mianowicie za pomocą wielofunkcyjnych joysticków hydraulicznych. Rozwiązanie takie oznacza:

  1. płynne sterowanie ruchami maszyny,

  2. wysoką precyzję pracy,

  3. łagodne rozpoczynanie ruchu,

  4. ograniczenie gwałtownych uderzeń dynamicznych,

  5. większy komfort operatora.

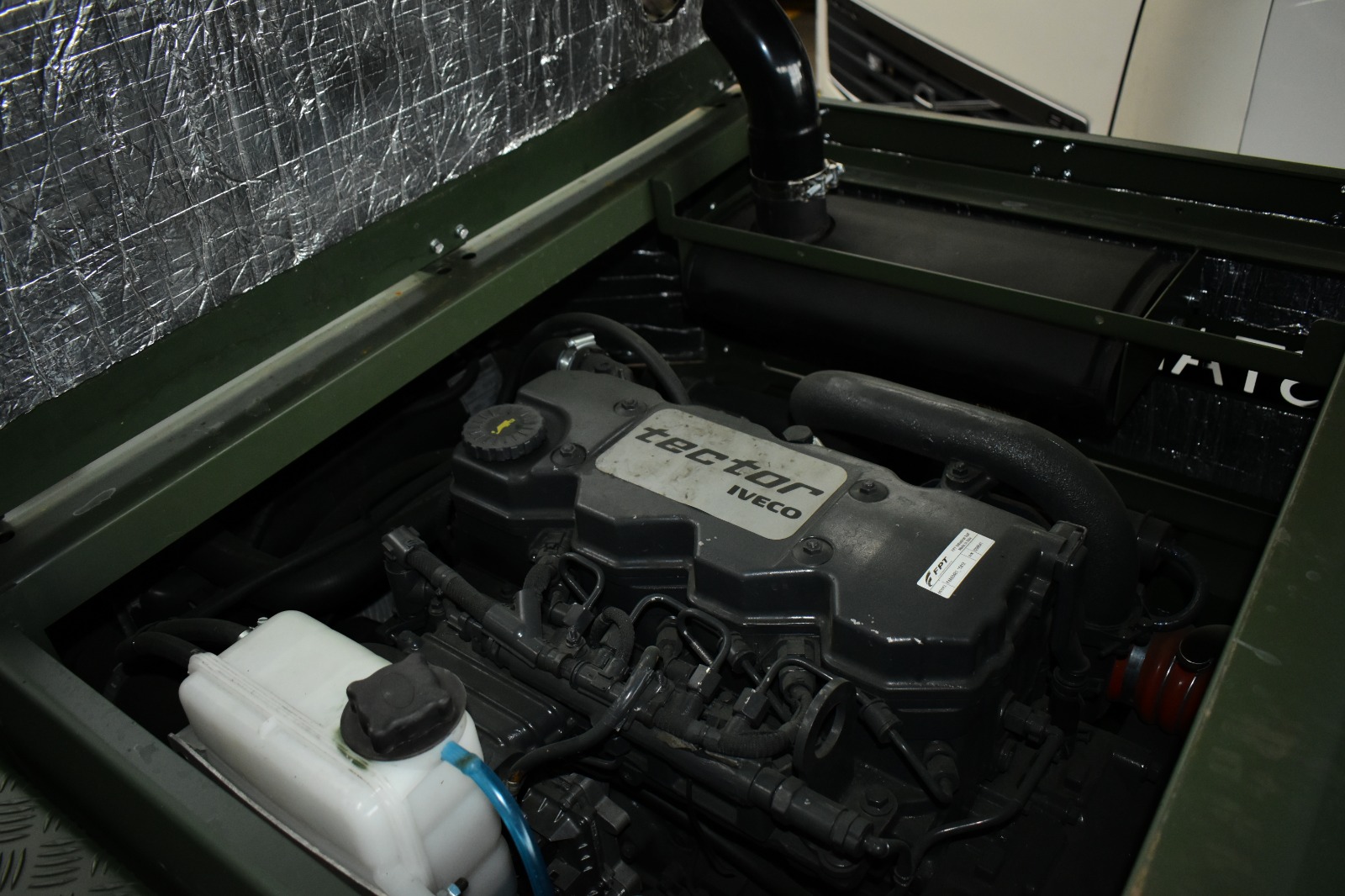

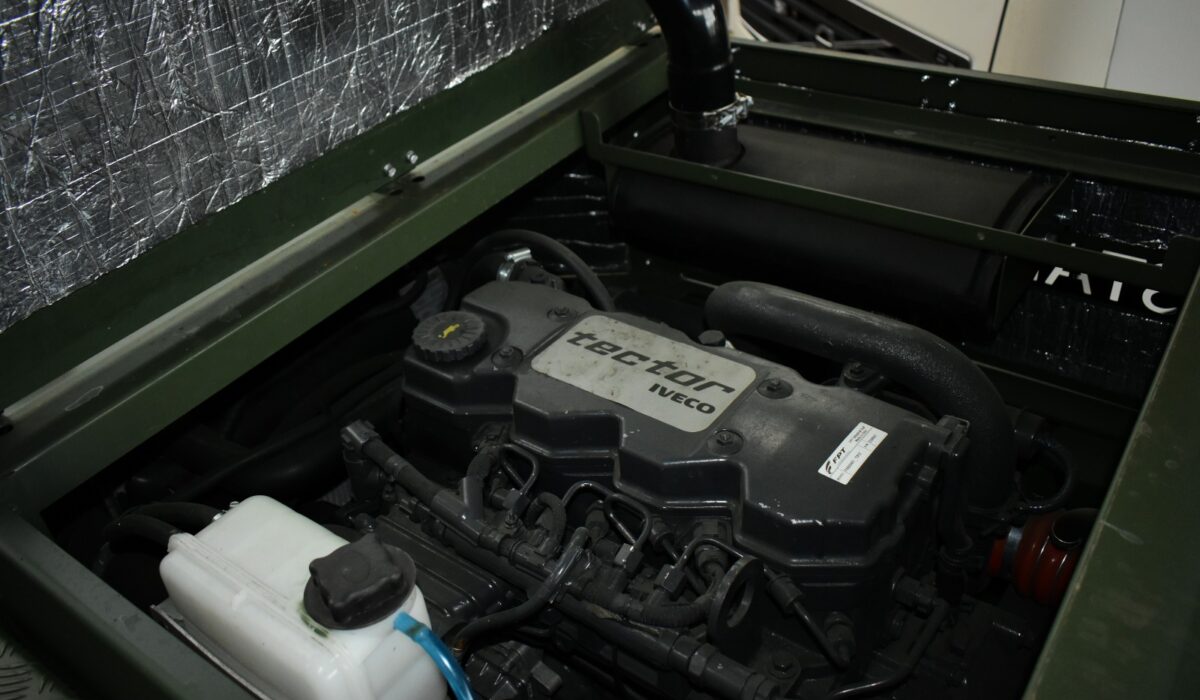

Nowy jest też napęd, przez do dochodzi do większego ujednolicenia całej konstrukcji. W ramach modernizacji zastosowano nowy silnik – dokładnie ten sam model, który jest montowany w zmodernizowanym Starze 266M2. Powyższe pozwala na:

  • ujednolicenie konstrukcji pojazdów,

  • uproszczenie i potanienie logistyki materiałów eksploatacyjnych i komponentów,

  • unifikację materiałów eksploatacyjnych,

  • łatwiejsze obsługę i serwisowanie.

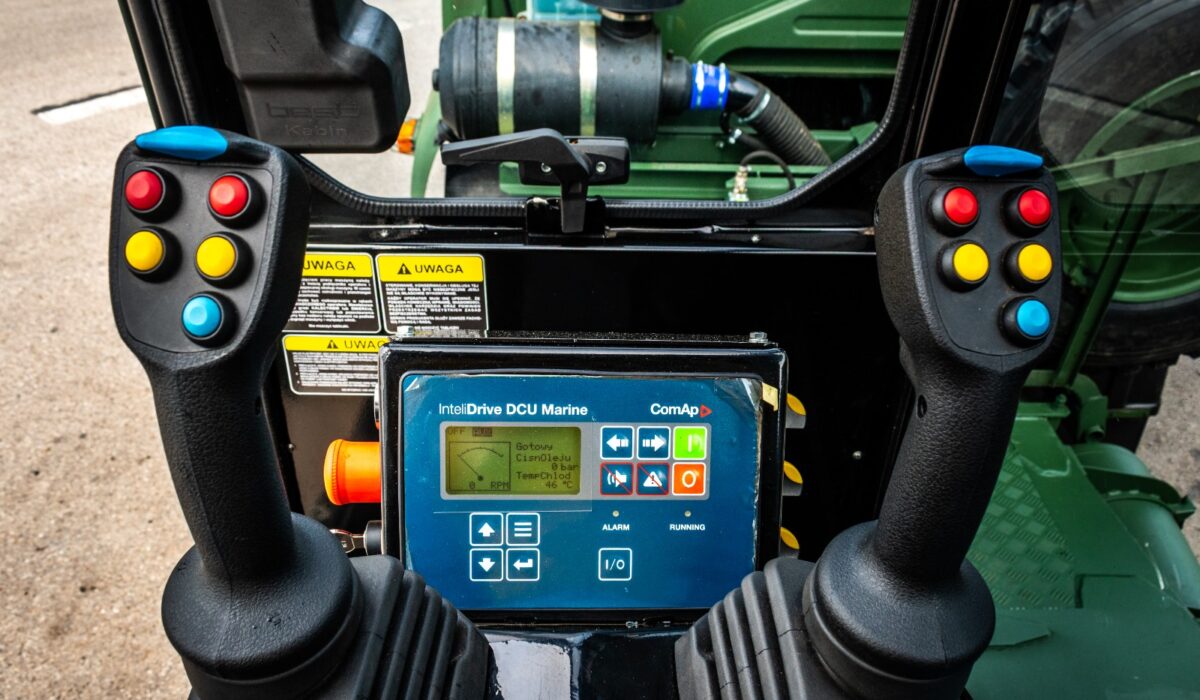

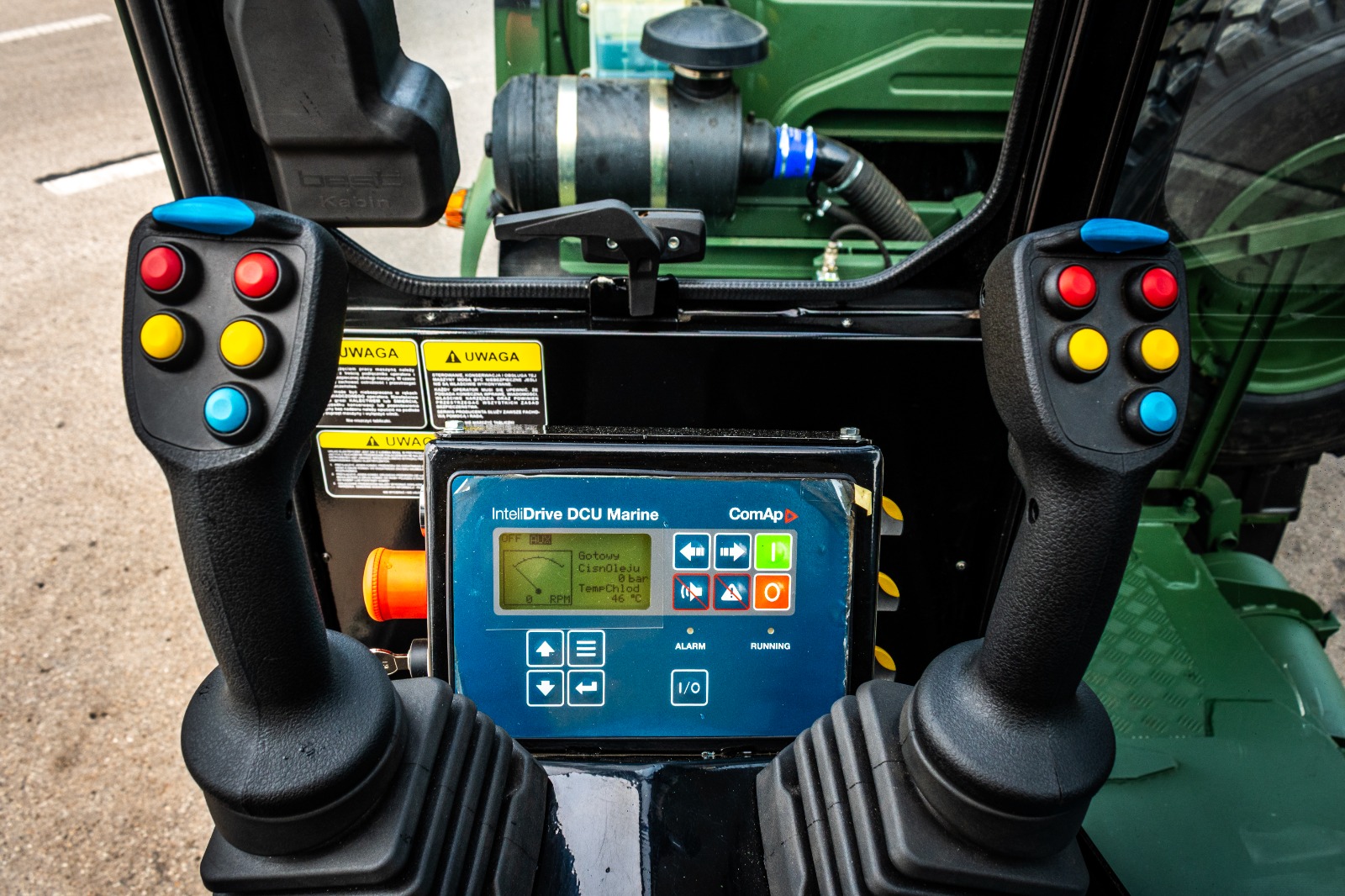

Poza tym nowy silnik współpracuje z nowoczesnym panelem sterującym, monitorującym parametry pracy jednostki napędowej oraz układu hydraulicznego

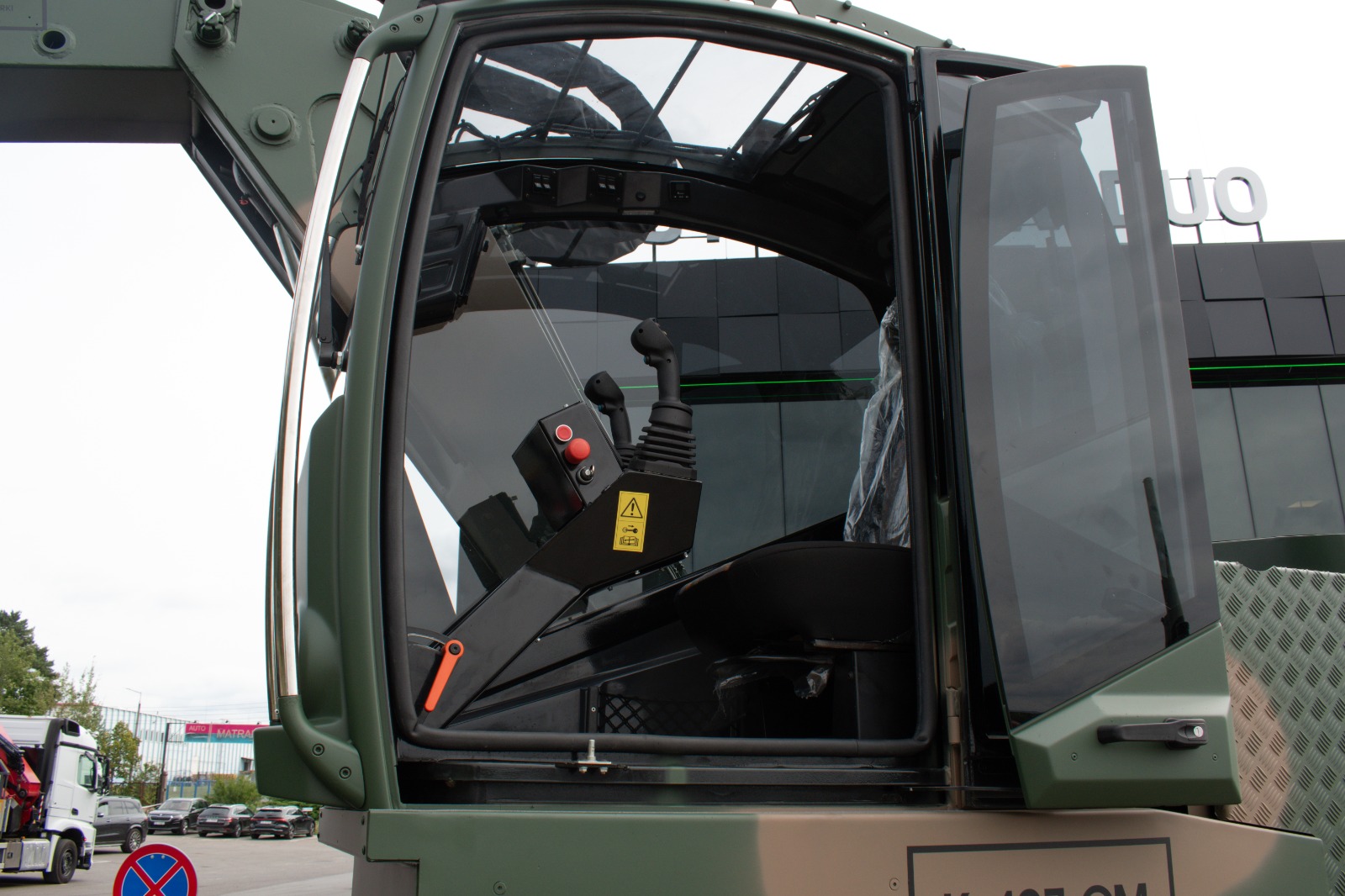

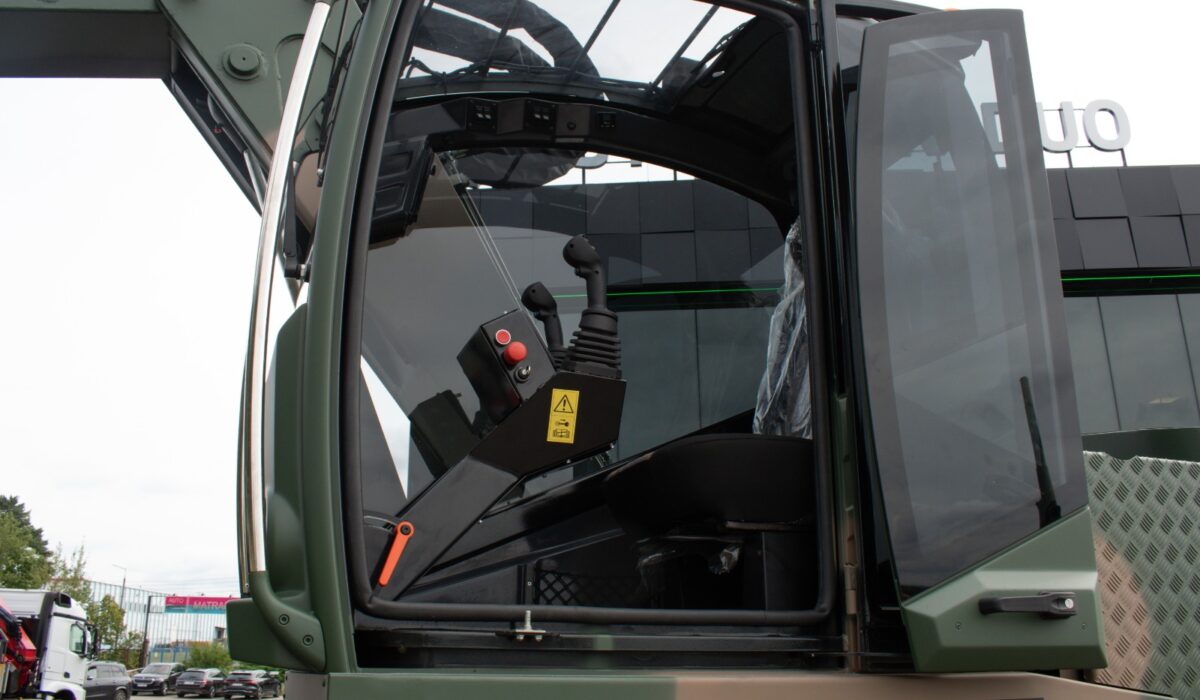

Trzecia istotna zmiana modernizacyjna to nowa kabina operatora, przekładająca się na podniesienie komfortu, ergonomii i kontroli. Tę nową kabinę operatorską zaprojektowano z uwzględnieniem współczesnych wymagań dotyczących ergonomii i komfortu pracy. Dzięki temu operator otrzymuje do dyspozycji:

  • ergonomiczne stanowisko pracy,

  • proporcjonalne sterowanie joystickami hydraulicznymi,

  • funkcję elektrycznego sterowania podporami,

  • nowoczesny panel kontrolny,

  • regulowane ogrzewanie kabiny,

  • niezależne ogrzewanie typu Webasto.

Do tego wprowadzsono stałą łączność, gdyż kabina operatora koparki została wyposażona w przewodowy system łączności głosowej z kabiną pojazdu. Zapewnia to stałą i niezawodną komunikację pomiędzy operatorem koparki a kierowcą pojazdu.

Nowa kabina przekłada się także na poprawę widoczności i bezpieczeństwa, w tym w trakcie pracy po zmroku, co dodatkowo wzmocniono przez zamianę całego oświetlenia. M,in. zmodernizowana K-407 otrzymała nowoczesne oświetlenie LED, zawierające:

  • 4 × lampa robocza – przód;

  • 1 × lampa robocza – tył;

  • 1 × lampa robocza – ramię koparki;

  • oświetlenie błyskowe – kolor pomarańczowy

Ten rozbudowany system oświetlenia poprawia widoczność obszaru pracy oraz zwiększa bezpieczeństwo podczas wykonywania zadań w warunkach ograniczonej widoczności.

Wymienionym wcześniej zmianom towarzyszy zmiana w zakresie pokładowych połączeń wskutek instalacji hydraulicznego szybkozłącza typu S50, umożliwiającego wykorzystanie różnorodnego osprzętu roboczego. Najważniejsza zaleta polega na tym, że wymiana osprzętu może się odbywać bez wychodzenia operatora z kabiny – w ciągu kilkunastu sekund. Dodatkowa sekcja hydrauliczna doprowadzona do końca ramienia umożliwia z kolei zasilanie specjalistycznego osprzętu wyposażonego w dodatkowe funkcje hydrauliczne.

Zmodernizowaną K-407 cechuje także osprzęt w standardzie, przez co maszyna pozostaje gotowa do wykonywania różnych zadań. W standardowym wyposażeniu zmodernizowanej K-407 znajduje się bowiem zestaw trzech łyżek ze złączem S50:

1. Łyżka kopiąca: szerokość 80 cm, pojemność 320 l, zaopatrzona w zęby, przeznaczona do podstawowych prac ziemnych.

2. Łyżka kablowa: szerokość 40 cm, pojemność 180 l, zaopatrzona w lemiesz, przeznaczona do wykonywania wąskich wykopów, m.in. pod instalacje kablowe.

3. Łyżka wyrównująca: szerokość 140 cm, pojemność 400 l, zaopatrzona w lemiesz, przeznaczona do profilowania i wyrównywania terenu.

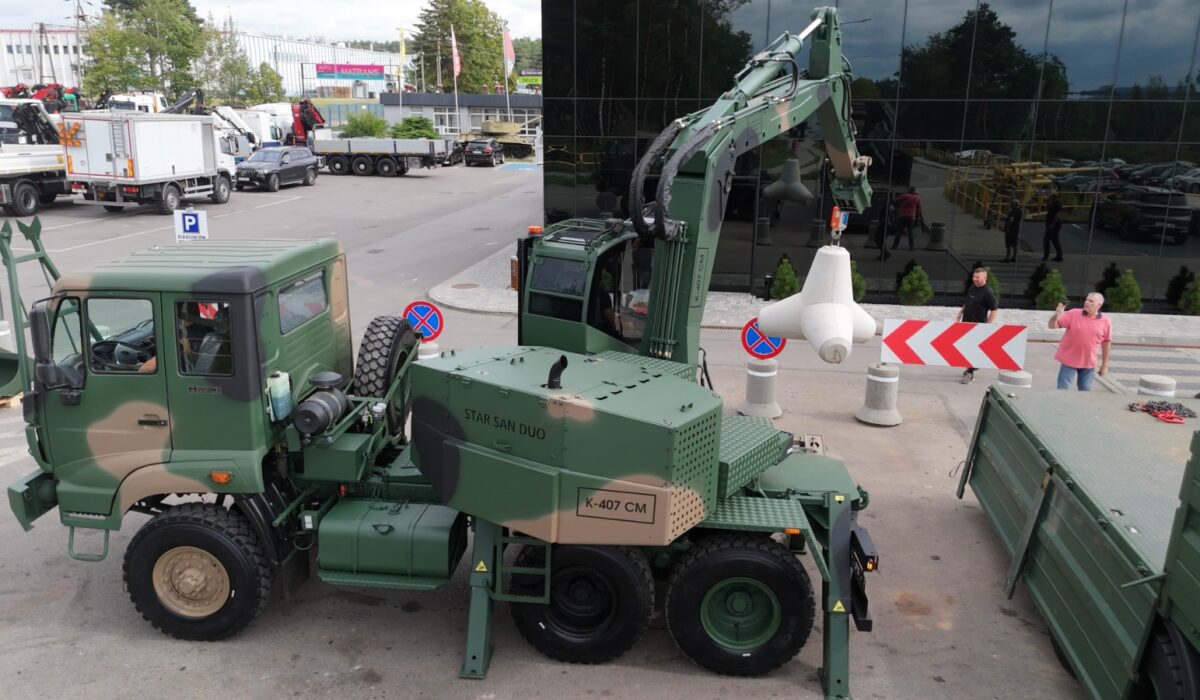

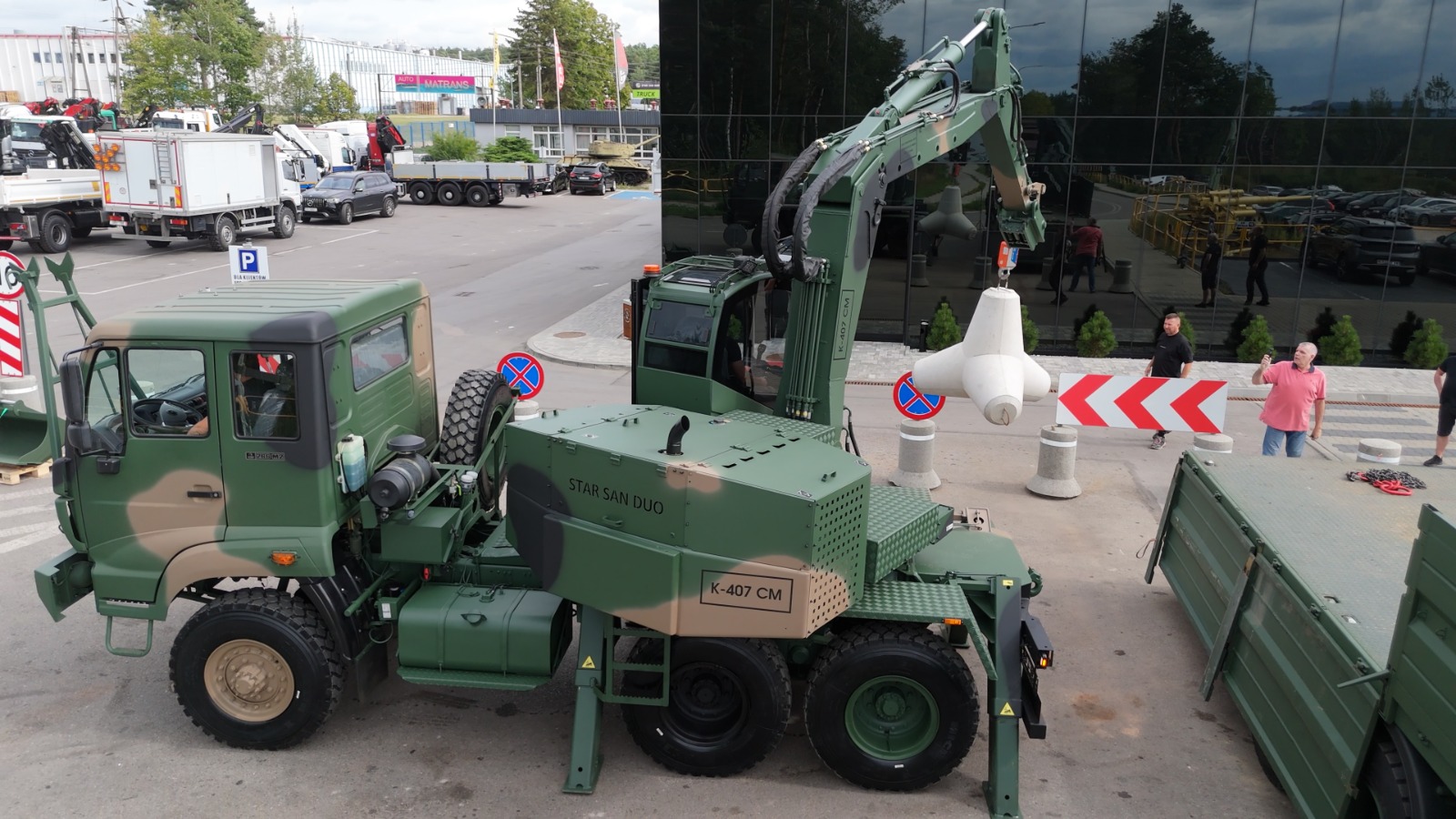

Ponadto możliwe stało się podnoszenie i przemieszczanie ładunków, ponieważ K-407 wyposażono w hak o nośności 3 t, zamocowany na szybkozłączu. Pozwala on na wykorzystanie koparki również do podnoszenia i przemieszczania ładunków. W zestawie znajdują się też zawiesia przeznaczone do pracy z ładunkami.

Oprócz tego zakres modernizacji może zostać rozszerzony o dodatkowe wyposażenie opcjonalne, zwiększające możliwości użytkowe i taktyczne koparki. Na liście tego wyposażenia znalazły się m.in.:

1, Klimatyzacja kabiny operatora gwarantująca dodatkowy komfort podczas pracy w wysokich temperaturach.

2, Dodatkowe łyżki. W rezultacie istnieje możliwość dopasowania szerokości i rodzaju łyżki do realizowanego zadania.

3, Chwytaki – wprowadzono specjalistyczne chwytaki przeznaczone do różnorodnych zastosowań.

4, Głowica tnąca – głowica przeznaczona do cięcia gałęzi i prac związanych z utrzymaniem terenu.

5, Wiertnica – wiertnica z wiertłami do gruntu i skał, zwiększająca zakres możliwych do wykonania prac.

6. Głowica wychylna „TILTRATON”, Jest to głowica umożliwiająca pracę zamontowanym osprzętem pod różnymi kątami, zwiększająca uniwersalność i precyzję wykonywania zadań.

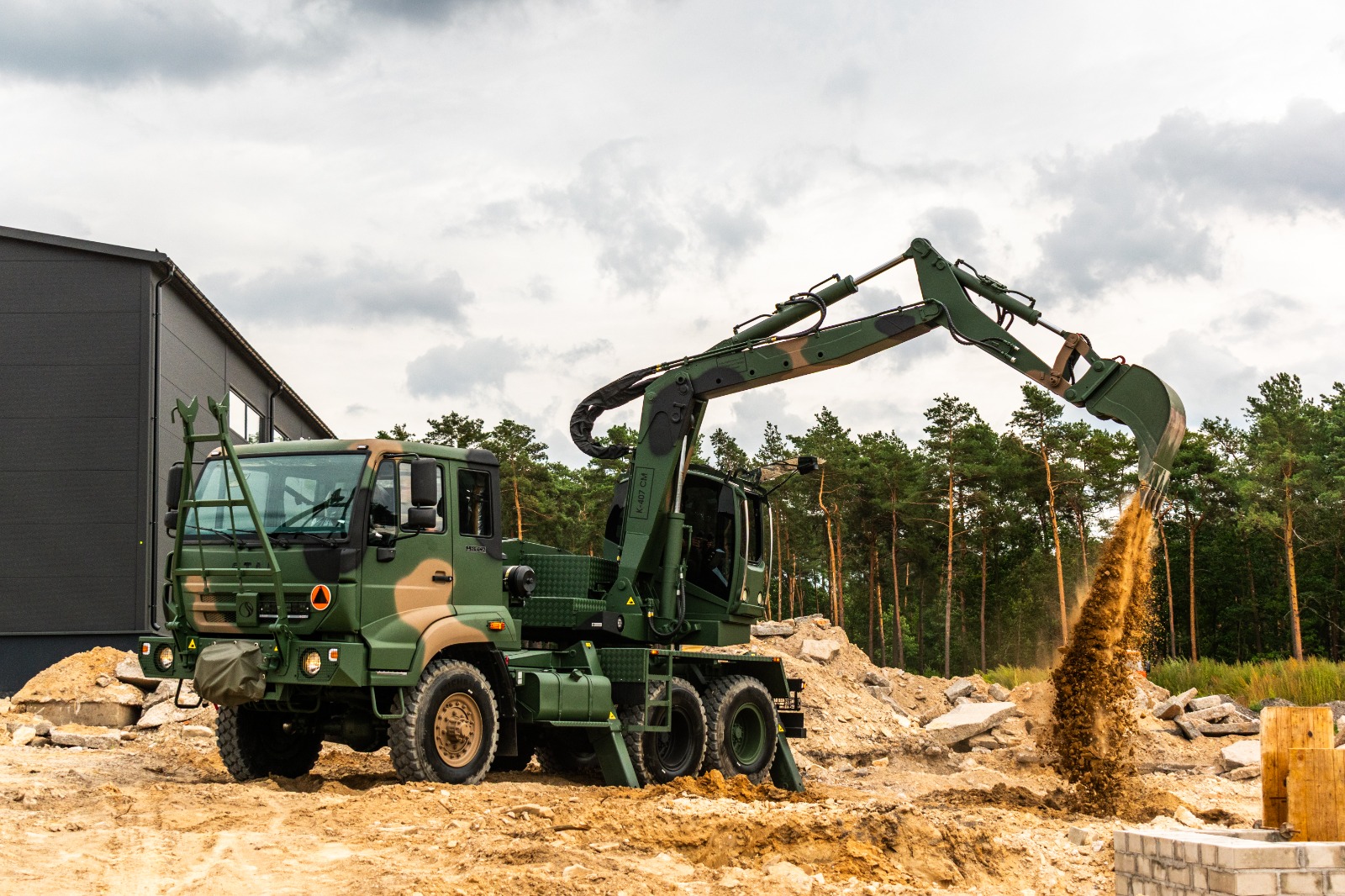

Tym samym zmodernizowana K-407 to teraz jedna maszyna o wielu możliwych zastosowaniach – bardziej stabilna, precyzyjna i uniwersalna/ Została mianowicie wyposażona w rozwiązania pozwalają wykorzystać ją w szerokim zakresie prac, w tym:

  • w pracach ziemnych;
  • w pracach przy wykopach;
  • przy pracach kablowych;
  • pracach przy niwelacji terenu
  • przy podnoszeniu ładunków;
  • w pracach specjalistycznych
  • w pracach w terenie trudnym

Szczególnie, że szybkozłącze S50, dodatkowa sekcja hydrauliczna oraz możliwość zastosowania szerokiego zestawu osprzętu sprawiają, że jedna baza pojazdowa może realizować wiele różnych zadań. W takim układzie za najważniejsze atuty K-407 da się uznać:

✓ 4 podpory stabilizujące;

✓ niezależne sterowanie tylnymi podporami;

✓ nowy silnik – model stosowany w STAR 266M2;

✓ nową pompę hydrauliczną o zwiększonej wydajności;

✓ nowoczesny rozdzielacz hydrauliczny;

✓ proporcjonalne sterowanie joystickami;

✓ nową kabinę operatora;

✓ nowoczesny panel sterowania i kontroli parametrów;

✓ przewodową łączność operator–kierowca;

✓ oświetlenie LED;

✓ ogrzewanie kabiny + niezależne ogrzewanie Webasto;

✓ hydrauliczne szybkozłącze S50;

✓ dodatkową sekcję hydrauliczną;

✓ 3 łyżki w standardowym zestawie;

✓ hak 3 t;

✓ zestaw zawiesi;

✓ możliwość zastosowania specjalistycznego osprzętu.

Zmodernizowana koparka samochodowa K-407 to zatem sprawdzona konstrukcja o nowych możliwościach oraz przygotowana na nowe zadania i z myślą o większej stabilności, precyzji i uniwersalności. W następstwie tych prac modernizacyjnych dochodzi bowiem do poprawy osiągów/parametrów w licznych założonych obszarach, przy zachowaniu ceny całości na relatywnie niskim, wysokim poziomie. Dzięki temu wojsko może w krótkim czasie przy względnie niskich wydatkach odnowić kompletne koparki samochodowe na Starach K-407, zarówno w obszarze podwozia, jak i zabudowy. W zamian otrzymuje sprzęt o wydłużonym cyklu życia, mogący swoje zadania skutecznie i efektywnie wykonywać jeszcze przez wiele talt. Propozycja ta silnie wychodzi zatem naprzeciw jakże znacznym potrzebom naszych sił zbrojnych w tym zakresie, która znacznie wzrosły jeszcze po rozpoczęciu projektu budowy i utrzymania punktowych i liniowych obiektów wchodzących w skład umocnień Tarczy Wschód. Poza tym taki sprzęt okazuje się niezwykle pomocny dla zapewnienia odpowiednio płynnej mobilności wojsk własnych i sojuszniczych na każdym teatrze działań wojennych oraz przeciwdziałaniu takiej mobilności wojskom wrogim, Do tego dochodzi prowadzenie innych działań inżynieryjnych, wspomagająco także w sektorze cywilnym, w tym przy przygotowaniach w momencie wystąpienia niekorzystnych zjawisk pogodowych oraz usuwaniu skutków klęsk żywiołowych, w tym spowodowanych takimi zjawiskami, jak przykładowo nawałnice, trąby powietrzne oraz powodzie.

    Tekst: Jarosław Brach

    Zdjęcia: Producent
