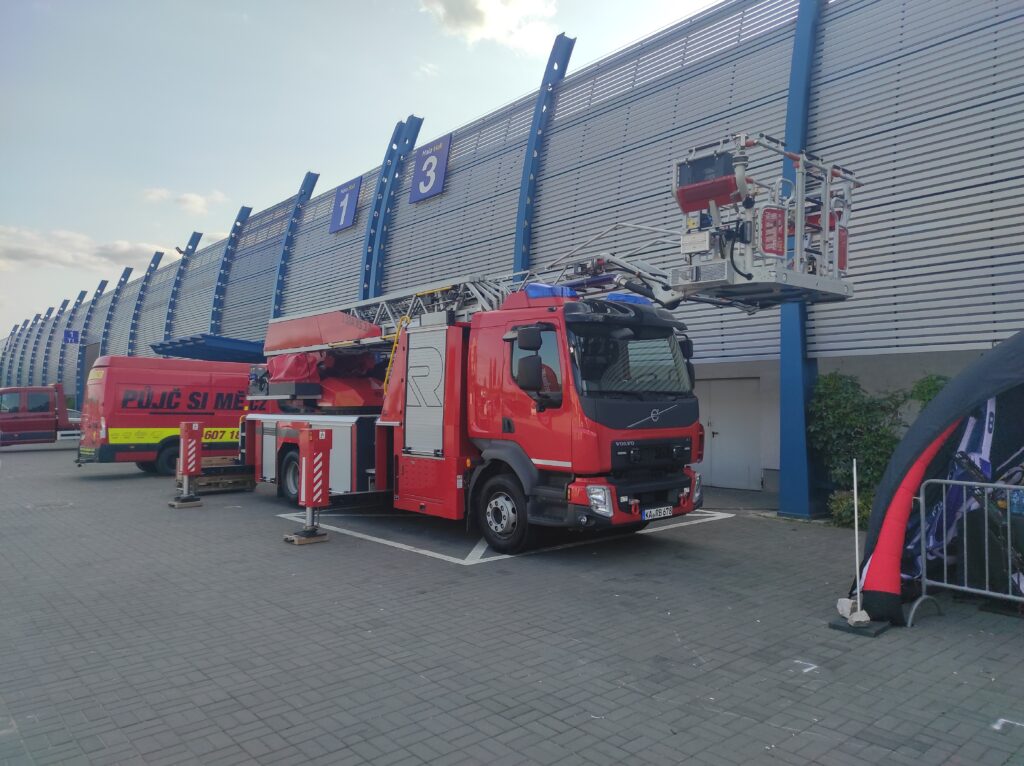

Rosenbauer – Drabina obrotowa mechaniczna z ostatnim przęsłem przegubowym – typ L32A-XS-3,2. Na podwoziu Volvo FL280

Drabina Rosenbauer (byłe zakłady niemieckiego Metza) bazuje na 2-osiowym podwoziu Volvo FL280 w układzie napędowym 4×2 i o rozstawie osi 3000 mm, zwisie przednim 1320 m i zwisie tylnym 2460 mm. Pojazd ten napędza silnik w nastawie o mocy maksymalnej 210 kW/286 KM, współpracujący z automatyczną skrzynią przekładniową Allison. Na wszystkich kołach założono opony o rozmiarze 285/70R19,5, z przodu pojedyncze, z tyłu podwójne. W mechanicznym zawieszeniu obu osi występują resory piórowe. Kabina pojazdu jest krótka, dzienna, 3-osobowa, w układzie miejsc 1+2. Zabudowa jest aluminiowa typu HLM ze zintegrowanym oświetleniem, w kolorze RAL 3000, z sześcioma skrytkami zamykanymi roletami aluminiowymi. System podpór jest poziomo-pionowy – bezstopniowy – z płynną regulacją i z kontrolą nacisku na podłoże, o szerokości podparcia od minimum 2,5 m do maksimum 4,8 m. Główny panel sterowania z dachem, po lewej stronie ramy obrotowej – typu M500 z podparciem. Zestaw drabiny typ L32A-XS, w pełni automatyczny zawiera 5 sekcji – przęseł z ostatnim przęsłem przegubowym o długości 4,65 m, i jest malowany proszkowo w kolorze: RAL 9006 – srebrny. Wysokość robocza wynosi 32 m, wysokość podłogi kosza 30,3 m. System sterowania to magistrala CAN-bus. System ważenia – pomiaru obciążenia to system pomiaru obciążenia 3D – trójwymiarowy system pomiaru obciążenia za pomocą sworzni pomiarowych. Stały pomiar rzeczywistych obciążeń i sił działających na zestaw drabinowy. Do tego dochodzi funkcja żurawia – udźwig na prześle bazowym równa się do 4000 kg, z kolei na szczycie drabiny do 650 kg. Kosz ratowniczy to kosz typu HR-500 MF o nośności 500 kg (5 osób), ze zdejmowaną przednią ścianą kosza i czterema wejściami – 3 z przodu i 1 z tyłu. 3 wejścia zapewniają dostęp w pozycji pionowej – stojącej z aparatem ODO. Na koszu zamontowano także działko gaśnicze typu Rosenbauer RM15, o wydajności 2000 l/min, zdalnie sterowane z głównego panelu. Kolejny element wyposażenia to wspornik o nośności 300 kg, mocowany na podłodze kosza (co przekłada się na łatwy załadunek i rozładunek) lub z mocowaniem noszy typu 360° – obrotowym, typu Combi (odpowiedni do noszy standardowych, koszowych i koszowych o dużej wytrzymałości). Zasilanie elektryczne to zasilanie 230 V / 400 V do kosza. Na wyposażeniu znajduje się generator – agrehat prądotwórczy przenośny Rosenbauer RS14 o mocy 14 kVA, zamontowany na obrotnicy, ze zdalnym włączaniem i wyłączaniem oraz wskazaniem stanu. Dopuszczalna masa całkowita pojazdu została określona na 16000 kg, a wymiary zasadnicze prezentują się następująco: dł. x szer. x wys. 10300 mm x 2500 mm x 3270 mm Jako wyposażenie dodatkowe wskazywane są:  kolorowy wyświetlacz w kabinie – LCS 3,0 10”  reflektor szperacz w kabinie  zwiększenie obrotów silnika przy niskim napięciu akumulatora

Kolorowe wyświetlacze na panelach sterowania podporami  2 x światło cofania LED przy lusterkach  światła LED przy wszystkich podnośnikach do oświetlenia obszaru podnoszenia  kolorowe wyświetlacze na panelach sterowania podnośnikiem  2 światła LED w kształcie aerodynamicznym na dachu kabiny  2 światła LED w kształcie litery C przy wieżyczce (służą jako dodatkowe światła)  światła LED z przodu  światła LED z tyłu  światła ostrzegawcze w kształcie aerodynamicznym kształt na dachu kabiny  kamera cofania z tyłu pojazdu – obraz pokazywany na wyświetlaczu Rosenbauer w kabinie

modulator sygnałów z głośnikami 2×100 W z funkcją podawania komunikatów głosowych

sygnał ostrzegawczy cofania z dźwiękiem syntetycznym z funkcją wyłączania

system łączności wewnętrznej – intercom między głównym stanowiskiem sterowania i koszem

oświetlenie skrytek zza pomocą listew LED

oświetlenie pola pracy LED zgodnie z polską normą PN-EN 1846-2

oświetlenie zewnętrzne pojazdu za pomocą listew LED

oświetlenie LED powierzchni zabudowy

światła podwozia z tyłu w wersji LED

zasilanie 230/400 V

2 x regulowane najaśnice LED 24 V 50 W na bokach przęsła bazowego drabiny

funkcja automatycznego powrotu ARF, funkcja Cross Control, funkcja TSM

suchy pion w górnym prześle drabiny ze stałym prowadzeniem do kosza

system zraszaczy kosza

skrzynka w koszu na wąż tłoczny, prądownice typu TURBO oraz klucz do łączników

mocowanie do wózka inwalidzkiego w koszu ratowniczym

4 wysokowydajne diody LED z lewej i prawej strony kosza, świecące do przodu i do boków

system kamer do monitorowania załogi, obszaru pod koszem oraz obszaru przed koszem, jeżeli kosz jest poza polem widzenia

wiatromierz w koszu ratowniczym

system łańcuchów podrzutowych

system SKY-ACTIVE pozwalający na obserwowanie linii napowietrznych

tryb awaryjny 400 V, zasilany z pokładowego agregatu prądotwórczego
